詳細(xì)解答

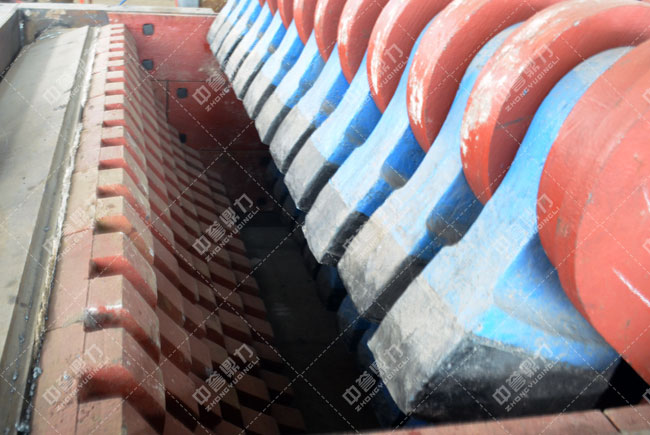

方箱式破碎機(jī)錘頭是消耗比較嚴(yán)重的部件，所以經(jīng)常有客戶咨詢方箱式破碎機(jī)錘頭的日常維護(hù)事項(xiàng)，故本文從錘頭材質(zhì)的選擇、結(jié)構(gòu)的設(shè)計(jì)及日常使用和維護(hù)的角度，總結(jié)了提高錘頭壽命的措施。

1、合理選擇錘頭材料

選擇合適的材料是提高錘頭壽命的基本途徑。由于錘頭在使用過程中不同程度地承受撞擊磨損與切削磨損，對(duì)使用的材質(zhì)提出了高韌性與高硬度的要求。但韌性與硬度是一對(duì)矛盾，在實(shí)際選擇材質(zhì)時(shí)，要了解工況條件及其磨損機(jī)制，合理選用材質(zhì)。

1.1 根據(jù)沖擊載荷大小選擇錘頭材料

1）當(dāng)破碎物料的粒度較大時(shí)，錘頭所承受的沖擊載荷也較大，因此，應(yīng)選擇合金的高強(qiáng)高錳鋼，其韌性可安使用；

2）錘頭重量越重，所破碎物料的塊度越大，錘頭受到的沖擊載荷也越大，因此應(yīng)先考慮在錘頭韌性的前提下提高其硬度；

3）對(duì)于中小型錘頭，沖擊載荷小，采用高錳鋼不能發(fā)揮其加工硬化的特性，達(dá)不到效果，應(yīng)選擇高中碳低合金鋼和中碳合金鋼材料。

1.2 根據(jù)物料特征選擇錘頭材料

選擇錘頭材質(zhì)時(shí)，要了解破碎的物料組成及其硬度、粒度、尖角銳度、水分等。物料硬度越高，對(duì)錘頭材質(zhì)的硬度要求越高；而物料塊度越大，對(duì)其韌性要求越高。

實(shí)踐經(jīng)驗(yàn)表明，錘頭的材料硬度應(yīng)該選為物料硬度的0.8倍以上。在此基礎(chǔ)上，再兼顧錘頭的大小、轉(zhuǎn)速等情況選擇硬度、韌性匹配合理的材料。

1.3 根據(jù)破碎機(jī)結(jié)構(gòu)選擇錘頭材料

1）普通方箱式破碎機(jī)錘頭經(jīng)錘架固定在軸上，運(yùn)行時(shí)離心力大，錘頭受沖擊載荷大，應(yīng)選高韌性材料；

2）反擊錘頭式破碎機(jī)的錘頭鑲在轉(zhuǎn)輪上，可用韌性較低的材料；

3）破碎機(jī)規(guī)格越大，錘頭的重量越大，動(dòng)量和沖量也大，對(duì)錘頭的要求越高，應(yīng)選擇韌性高的材料。

1.4 根據(jù)經(jīng)濟(jì)性選擇錘頭材料

在選用錘頭材質(zhì)時(shí)，還應(yīng)考慮到技術(shù)經(jīng)濟(jì)效果，力爭(zhēng)做到質(zhì)優(yōu)價(jià)廉，具有市場(chǎng)競(jìng)爭(zhēng)力。同時(shí)還應(yīng)考慮其工藝合理性，使生產(chǎn)廠易于組織生產(chǎn)與質(zhì)量控制。

2、合理設(shè)計(jì)錘頭結(jié)構(gòu)

錘頭的形狀和質(zhì)量直接影響破碎機(jī)的產(chǎn)量和使用壽命。應(yīng)根據(jù)破碎物料的性質(zhì)、進(jìn)料粒度及檢修情況進(jìn)行合理選擇。用于粗碎時(shí)，錘頭應(yīng)重且數(shù)量要少；用于中細(xì)碎時(shí)錘頭的重量要輕且數(shù)量要多。

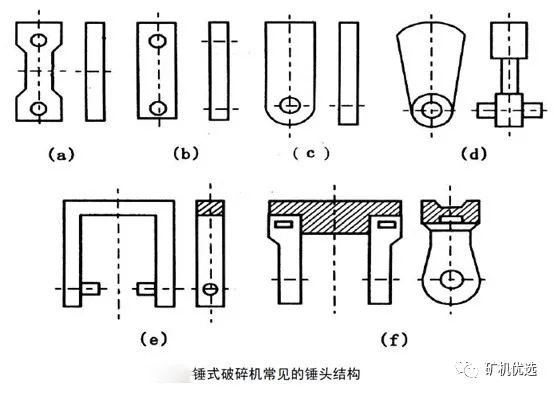

錘式破碎機(jī)常見的錘頭如下圖所示：

上圖中(a)、(b)、(c)是輕型錘頭，質(zhì)量通常為3.5～15.0kg，多用于破碎塊度為100～200mm的軟質(zhì)和中硬物料。其中(a)、(b)兩種是兩端帶孔的，磨損后可以調(diào)換4次；而(c)種錘頭只能換2次。(d)為中型錘頭，質(zhì)量為30～60kg，且距懸掛較遠(yuǎn)，多用于破碎800～1000mm的中硬物料；而(e)、(f)是重型錘頭，其質(zhì)量為50～120kg，主要用來破碎大塊且堅(jiān)硬的物料。

為了提高錘頭的使用壽命，在設(shè)計(jì)和選擇錘頭結(jié)構(gòu)時(shí)應(yīng)注意以下幾點(diǎn)：

1）在滿足沖擊力度的前提下，盡量選擇兩端帶孔的錘頭，磨損后兩端可進(jìn)行多次調(diào)換，延長錘頭使用壽命。

2）如果工藝要求使用一端帶孔的錘頭，在保持錘頭重量基本不變的情況下，盡量延長懸掛長度，增大工作部尺寸，減小懸掛部尺寸。這樣不僅可以增加錘頭的磨損裕量，延長使用壽命，還能增加錘頭的動(dòng)量和沖量，加大打擊力度，提高破碎效果。

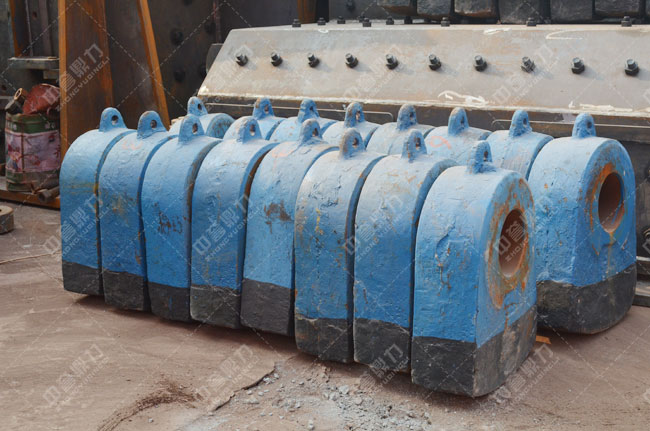

3）為了提高錘頭的性，可在其工作面上涂焊一薄層硬質(zhì)合金，或設(shè)計(jì)成復(fù)合型錘頭，錘頭工作部使用高硬度材料，非工作部使用高韌性材料，使錘頭既又耐沖擊。

4）采用的錘頭結(jié)構(gòu)，如組合式快速更換的錘頭。這種錘頭由柄部和頭部構(gòu)成，兩者材料不同，柄部韌、頭部硬，柄部和頭部通過銷軸連接。頭部磨損不可再用后，僅拆裝銷軸即可快速更換錘頭，每次更換真正扔掉的金屬僅占整個(gè)錘頭重量的25%左右，較為經(jīng)濟(jì)。

5）錘頭結(jié)構(gòu)要有利于修復(fù)。錘頭磨損到程度之后，有條件的用戶可以實(shí)施堆焊修復(fù)，如高錳鋼錘頭，磨損后可用錳鋼焊條堆焊的方法進(jìn)行修補(bǔ)。

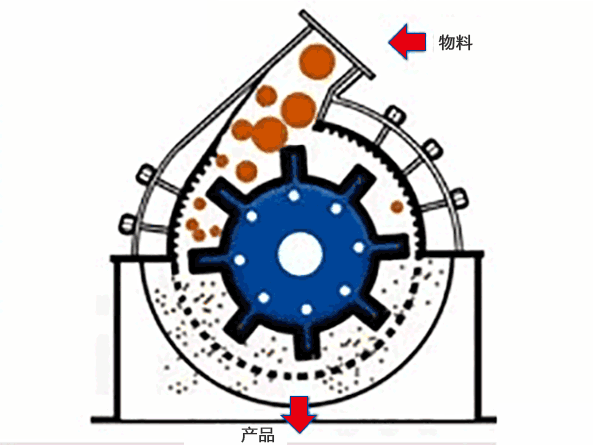

3、方箱式破碎機(jī)錘頭日常使用與維護(hù)注意事項(xiàng)

1）根據(jù)設(shè)計(jì)型號(hào)，適當(dāng)控制進(jìn)料尺寸，嚴(yán)禁出設(shè)計(jì)大限定尺寸的物料入機(jī)。

2）選用合適的給料設(shè)備，如采用板式給料機(jī)或振動(dòng)給料機(jī)等進(jìn)行喂料，進(jìn)料均勻穩(wěn)定，避免因喂料不均勻?qū)υO(shè)備造成沖擊和發(fā)生無效運(yùn)轉(zhuǎn)。

3）由于錘頭鑄造時(shí)質(zhì)量有誤差，使用過程中應(yīng)根據(jù)電流的情況，按時(shí)倒眼、翻個(gè)，以使錘頭均勻磨損和轉(zhuǎn)子運(yùn)轉(zhuǎn)平衡。

4）更錘頭時(shí)好進(jìn)行稱量，根據(jù)質(zhì)量平均分成幾組，每組的質(zhì)量要求相等，否則開機(jī)時(shí)轉(zhuǎn)子不平衡容易引起振動(dòng)。

5）停車時(shí)要檢查錘頭與篩條之間、篩條與篩條之間的間隙，要時(shí)進(jìn)行調(diào)整，并定期更換篩條。因?yàn)殄N頭的成本比篩條高，新篩條與舊篩條相比，錘頭能多用4～5個(gè)班。

6）錘式破碎機(jī)的錘架是鑄鋼材質(zhì)，與物料接觸較少，但當(dāng)破碎機(jī)內(nèi)進(jìn)入金屬物或襯板脫落時(shí)，容易造成中錘盤損壞或彎曲，這時(shí)要及時(shí)將其換掉，否則容易夾錘頭引起振動(dòng)。

7）錘架的邊錘盤與機(jī)殼側(cè)板間由于受到物料沖擊，邊錘盤的磨損較為嚴(yán)重，為了延長邊盤的使用壽命，可在邊盤的圓周面以及靠近側(cè)板的一面堆焊出層。

8）由于運(yùn)轉(zhuǎn)中的摩擦，主軸兩端軸徑容易磨損，安裝時(shí)要在軸徑處加上兩個(gè)護(hù)軸套，使其包在軸上保護(hù)軸徑。

9）軸承磨損后要及時(shí)進(jìn)行修復(fù)和調(diào)整。軸承磨損后一般應(yīng)根據(jù)新尺寸刮研軸瓦，調(diào)整墊片厚度，使之保持合理間隙，以便形成潤滑油膜。

10）要定時(shí)清理破碎機(jī)內(nèi)部積料，積料的存在會(huì)使錘頭受到嚴(yán)重磨損而使用壽命。

方箱式破碎機(jī)錘頭磨損是不可避免的，也是很多用戶在使用中發(fā)愁的問題。在實(shí)際生產(chǎn)中，應(yīng)針對(duì)不同的影響因素，采用不同的減磨措施，以提高錘頭的使用壽命。
